Šāda veida cietlodēto plākšņu siltummaini galvenokārt izmanto saldēšanai, iztvaicētājam, kondensatoram un eļļas dzesēšanai, tvaika sildīšanai ar salīdzinoši lielu plūsmu.

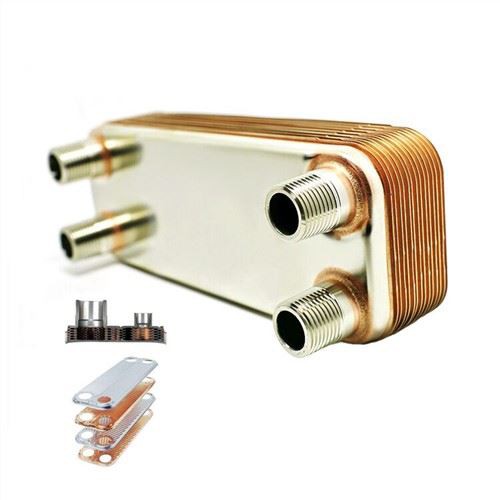

Cietlodētu plākšņu siltummaiņa darbības princips
Cietlodētais siltummainis parasti sastāv no gofrētu plākšņu komplekta starp priekšējo un aizmugurēto rāmi. Cietlodēto plākšņu siltummaiņa plākšņu iepakojumi tiek samontēti pēc plāksnes numuriem, Cietlodēto siltummaini var pielāgot atbilstoši tirgus un pielietojuma jomas īpašajām prasībām. katrā kontaktpunktā starp plāksni un pildvielas materiālu (cietlodēšanas materiāls) vakuuma cietlodēšanas procesā var izgatavot cietlodētu plāksnes siltummaini, kas sastāv no diviem dažādiem kanāliem vai ķēdēm, izmantojot šo projektēšanas metodi. Lāzera plāksni izmanto, lai noslēgtu plaisu starp deflona plāksni un pirmā un pēdējā kanāla plāksnēm. Deflļu skaits ir atkarīgs no veida, izmēra un spiediena līmeņa. Daži ir aprīkoti ar blīvgredzenu, lai noslēgtu plaisu starp kanāla plāksni un deflona plāksni. Daži blīvgredzeni ir integrēti ar deflona plāksni un pirmo vai pēdējo kanāla plāksni.
| Modelis | EX14 | EX20 | EX18 | EX26 |  |
| Platums A (mm) | 76 | 76 | 94 | 108 | |
| Augstums B (mm) | 206 | 318 | 210 | 310 | |
| Garums E (mm) | 9+2.3n | 9+2.2n | 9+2.3n | 10+2.3n | |
| Horizontālās pieslēgvietas attālums C (mm) | 42 | 42 | 52 | 50 | |
| Vertikālā pieslēgvieta D (mm) | 172 | 282 | 167 | 250 | |
| Maksimālais spiediens [Mpa] | 3 | 3 | 1 | 3/4.5 | |
| Maksimālais caurplūdums [M3/h] | 3.6 | 3.6 | 3.6 | 8.1 | |
| Svars[kg] | 0.6+0.06n | 1.0+0.08n | 1.0+0.07n | 1,3+0,12n |
| Modelis | EX26C | EX50 | EX95 | EX120 | EX180 | EX190 | EX200 | EX600 | EX25E | EX50E | EX60E |
| Platums A (mm) | 124 | 108 | 188 | 246 | 254 | 307 | 321 | 435 | 91 | 107 | 120 |
| Augstums B (mm) | 304 | 525 | 616 | 528 | 847 | 696 | 738 | 1410 | 323 | 527 | 528 |
| Garums E (mm) | 13+2.3n | 10+2.35n | 11+2.35n | 13+2.36n | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n | 9+1.6n | 10+2.35n | 8+2.3n |
| Horizontālās pieslēgvietas attālums C (mm) | 70 | 50 | 92 | 174 | 160 | 179 | 188 | 220 | 39 | 50 | 63 |
| Vertikālā pieslēgvieta D (mm) | 250 | 466 | 519 | 456 | 750 | 567 | 603 | 1190 | 268 | 466 | 470 |
| Maksimālais spiediens [Mpa] | 3 | 3/4.5 | 3/4.5 | 3 | 3 | 3 | 2.1 | 1.5 | 4.5 | 4.5 | 4.5 |
| Maksimālais caurplūdums [M3/h] | 8.1 | 12.7 | 39 | 42 | 42 | 100 | 100 | 300 | 0,028(n-2) | 0,047(n-2) | 0,052(n-2) |
| Svars[kg] | 2.2+0.16n | 2,6+0,19n | 7,8+0,36n | 7.2+0.52n | 10+0.52n | 12,5+0,72n | 13+0.75n | 31,8+1,73n | 1+0.09n | 2,6+0,19n | 2,4+0,19n |
| Modelis | JX100E | EX100 | EX210 |  |
| Platums A (mm) | 250 | 248 | 322 | |
| Augstums B (mm) | 498 | 495 | 739 | |
| Garums G (mm) | 10+2.15n | 10+2.15n | 13+2.55n | |
| Augšupvērsts horizontālais pieslēgvietas attālums C (mm) | 159 | 157 | 205.2 | |
| Zems horizontālais porta attālums D | 166 | 168 | 224 | |
| Gāzes vertikālās pieslēgvietas attālums E (mm) | 369 | 405 | 631 | |
| Ūdens vertikālās pieslēgvietas attālums F (mm) | 369 | 405 | 568 | |
| Maksimālais spiediens [Mpa] | 4.5 | 3/4.5 | 3/4.5 | |
| Maksimālais caurplūdums [M3/h] | 0,08(n-2) | 42 | 100 | |
| Svars [kg] | 6,5+0,37n | 6,5+0,37n | 13+0.78n |
Cietlodētu plākšņu siltummaiņa raksturojums:
1. Kompakta struktūra, viegla uzstādīšana, augsts siltuma pārneses koeficients, zema šķidruma stagnācija un plāna plāksne (0,4mm).
2. Viegls svars, kas atbilst tikai 20%-30% no korpusa un caurules siltummaiņa.
3. Ūdens patēriņš ir neliels, un cietlodētās plāksnes siltummaiņa siltuma apmaiņas efektivitāte ir augsta, tāpēc tam ir nepieciešams tikai 1/3 no korpusa un caurules siltummaiņa dzesēšanas ūdens plūsmas tādā pašā dzesēšanas stāvoklī.
4. Tas ir izturīgs, var izturēt augstu temperatūru (200 grādi) un augstu spiedienu (45bar), novērš korozijas problēmas un novērš gumijas blīves.
5. Apsēsšanas koeficients ir zems, un augstais plūsmas ātrums samazina apsēsšanas koeficientu, tādējādi samazinot tīrīšanas skaitu.
6. Augstas kvalitātes, daudzu gadu darbības pieredze siltuma pārneses jomā un lielisks datorizēts dizains padara plākšņu siltummaini ar visaugstāko vietējās nozares līmeni.
QA
J: Cik ilgi jūs esat strādājis šajā jomā?
A: Vairāk nekā 15 gadus.
J:Kāds ir piegādes laiks?
A: Standarta produkti būs 10-15 dienas pēc tam, kad saņemsiet savu iemaksu vai pilnu maksājumu.
J: Vai jūsu rūpnīca var ražot produktus saskaņā ar mūsu rasējumiem vai paraugiem?
A: Jā, protams, mēs varam.
J: Vai jūs esat ražotājs vai tirdzniecības uzņēmums?
A: Mēs esam profesionāls ražotājs.
J: Kāda ir jūsu rūpnīcas lielākā priekšrocība?
A: Tehnoloģija ir mūsu galvenā konkurētspēja.
